Zur Vorgeschichte:
Diese Anlage war schon in Betrieb, allerdings mehr als Platinen Fräs u. Bohrmaschine. Die Antriebe waren seinerzeit auf Zahnriemen - Basis aller Achsen ausgelegt.
Da ich nun nicht mehr mit der ursprünglichen Z-Achsen Hubtätigkeit zufrieden war, musste eine Veränderung her. Die plante ich letztlich mit neuen höheren Seitenaufbau, die bestehende X-Achse wurde lediglich um 90° gekippt und an die neuen Seitenteilen angeflanscht. Die alte Z-Achsenmimik wurde komplett entfernt und neu aufgebaut. Somit war ein Teil der Umbau - Idee umgesetzt.


provisorischer Test - Aufbau mit neuen Seitenteilen.

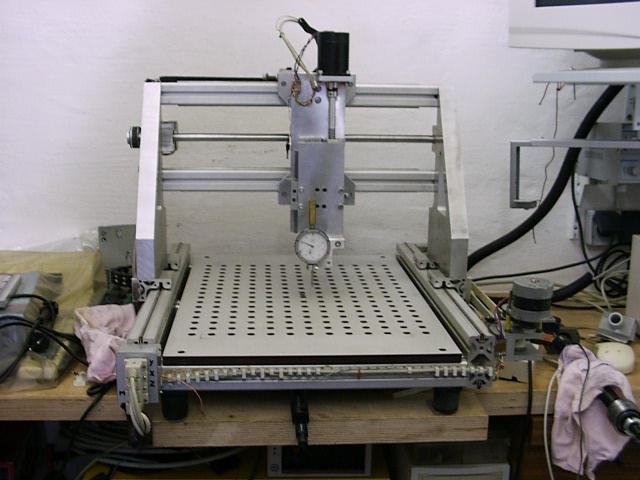

im Test - Betrieb mit Messuhr

Die X-Achse bekam eine KGS spendiert, die Y-Achse betrieb ich erst einmal "noch" mit Zahnriemen, was letztlich zu unterschiedlicher Auflösung und Einstellproblemen mit PCNC 3,1 führte. Irgendwie habe ich es dann doch hinbekommen, war aber mit der Lösung noch nicht zufrieden. So reifte im Hinterkopf schon einmal die Version mit KGS im Y-Bereich, wie oben rechts zu sehen. Also wurde das neue Konzept so gestrickt, dass 2 gleiche Spindeln ins Spiel kommen und der nächste komplette Neuaufbau begann. Aufgeben gilt halt nicht und Arbeit dieser Art macht ja Spaß.
CAD Zeichnung einzelner Teile wurde von mir auf Autodesk Inventor gezeichnet....

....aber jetzt zum Neubau....
